上一期我們介紹了日本大阪精密以及其齒輪嚙合儀最常見的機型：GTR-4LS。這一期，我們將介紹其另外一款全自動齒輪測量?jī)x：齒輪測量中心，也叫齒形齒向測量?jī)x-CLP系列。
其實這是一臺可以測量各種形狀的直齒圓柱齒輪、斜齒圓柱齒輪的設備。它不僅可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具；還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、凸輪等工件。廣泛應用于汽車、機床工具、儀器儀表、航空、航天制造行業。

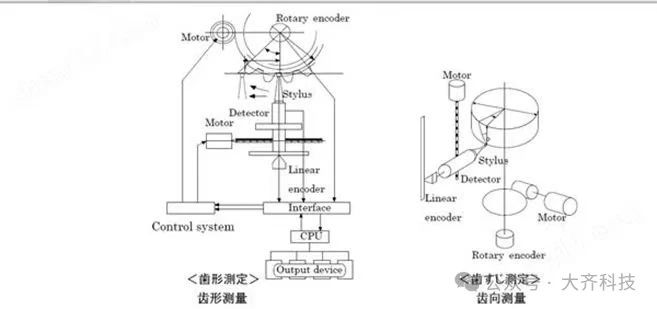

測量原理
主流機型：CLP15SF機型、CLP35SF機型
GC-1HP自1985年投入市場，30多年以來深受客戶和市場的好評，現已升級到新機型CLP-15SF。同時銷售臺數超過1000臺的CLP系列也擴充了新機型CLP-35SF。兩種型號均采用直驅機構和伺服電機控制等多種關鍵技術，實現了測量精度的穩定性。
CLP-15SF適用于測量電子機械、精密機械等領域廣泛使用的燒結合金、塑料小模數齒輪的測量。CLP-35SF適用于汽車、工程機械的變速箱等高負荷齒輪的測量。

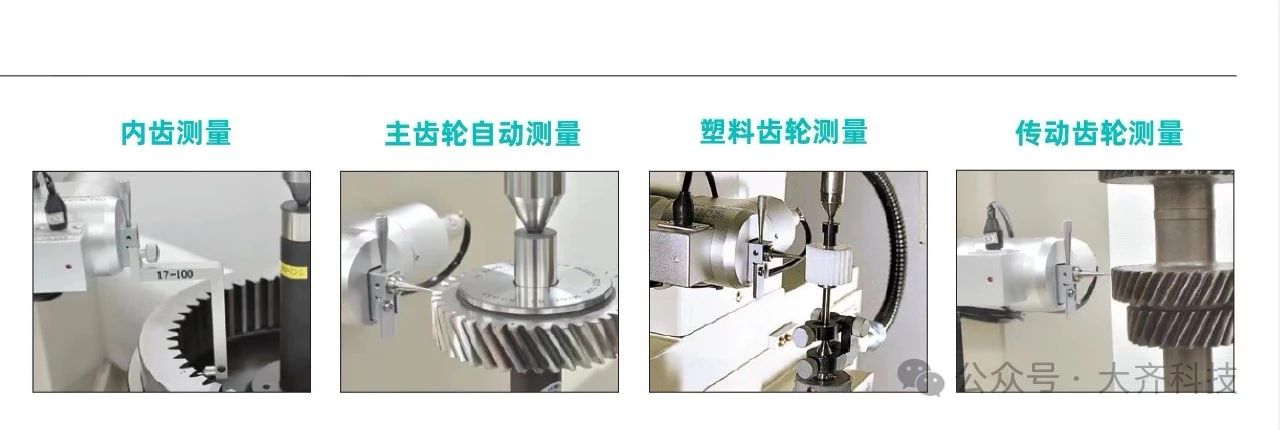

各種應用場景
齒輪測量中心的主要特性
采用伺服電機后提高了機器的靜肅性。主軸回轉軸采用直驅機構，直接軸直接連接伺服電機，與伺服控制配合，消除了反向間隙，大大提高了測量過程中的靜肅性。
憑借高剛性的機器本體和床身實現測量精度的穩定性。與原先機型一致，在保持了人工刮研作業的基礎上，床身加強了高強度骨架結構，并把回轉軸裝配在床身上，實現了測量精度的穩定性。
設備耐久性和測量精度的提高。對于考量測量設備最重要的穩定性而言，憑借常年的生產制造經驗，大阪精密在設備的機械硬件和系統軟件方面都采用了最優化的零件。比如在導軌部分，為了長期維持高精度，采用了高剛性耐用樹脂導軌Tuicite?。
設備操作簡單快捷，一次裝夾被測齒輪后，通過啟動對應程序，即可自動完成齒輪齒廓、螺旋線、齒距、徑跳測量項目的檢測，并出具檢測報告。

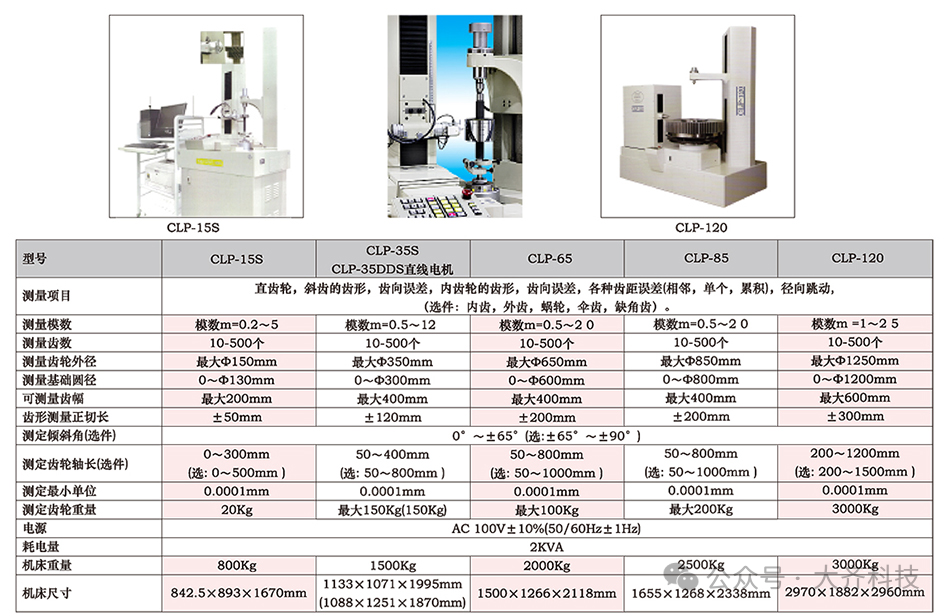

常用機型基本測量參數
齒輪測量中心可測量齒輪的齒廓偏差（Fα、ffα、fHα）螺旋線偏差（Fβ、ffβ、fHβ）、齒距偏差（Fp、fpk、fpt），徑向跳動等（Fr） 等，并且在配置對應的選配軟件后還可測量滾刀、插齒刀、剃齒刀、蝸輪、蝸桿、錐齒輪、凸輪等工件的相應參數。
篇幅有限，想要了解更多關于齒輪測量中心的內容，歡迎撥打我們的電話：0755-23998630。
深圳市大齊科技是大阪精密在中國地區的特約代理商，我們得到廠家的專業培訓并被授予資格，為您提供優質的售前、售后服務。實現新機采購、售后維修、保養、零部件更換等一條龍服務，解決客戶的后顧之憂。
